Geoteknisk undersökning: Mark, metoder och resultat

Hur planeras en geoteknisk undersökning?

En geoteknisk undersökning planeras utifrån den geotekniska frågeställningen och geologin på platsen. Undersökningens detaljnivå beror också på platsens geotekniska förhållanden och hur marken ska användas.

Arbetet inleds normalt med en genomgång av tidigare geotekniska undersökningar. Kartor, flygfoton och erfarenheter från området kan komplettera bilden. Uppgifter om ledningar, kablar och underjordsanläggningar ska tas fram före undersökningen. Markägaren ska kontaktas, informeras och ge sitt tillstånd innan undersökningen börjar.

Frågorna kan gälla stabilitet och risk för skred eller ras, markens bärighet och sättningar, djupa schakter eller risk för omgivningspåverkan i känsliga miljöer.

Vad visar fältmetoderna i en geoteknisk undersökning?

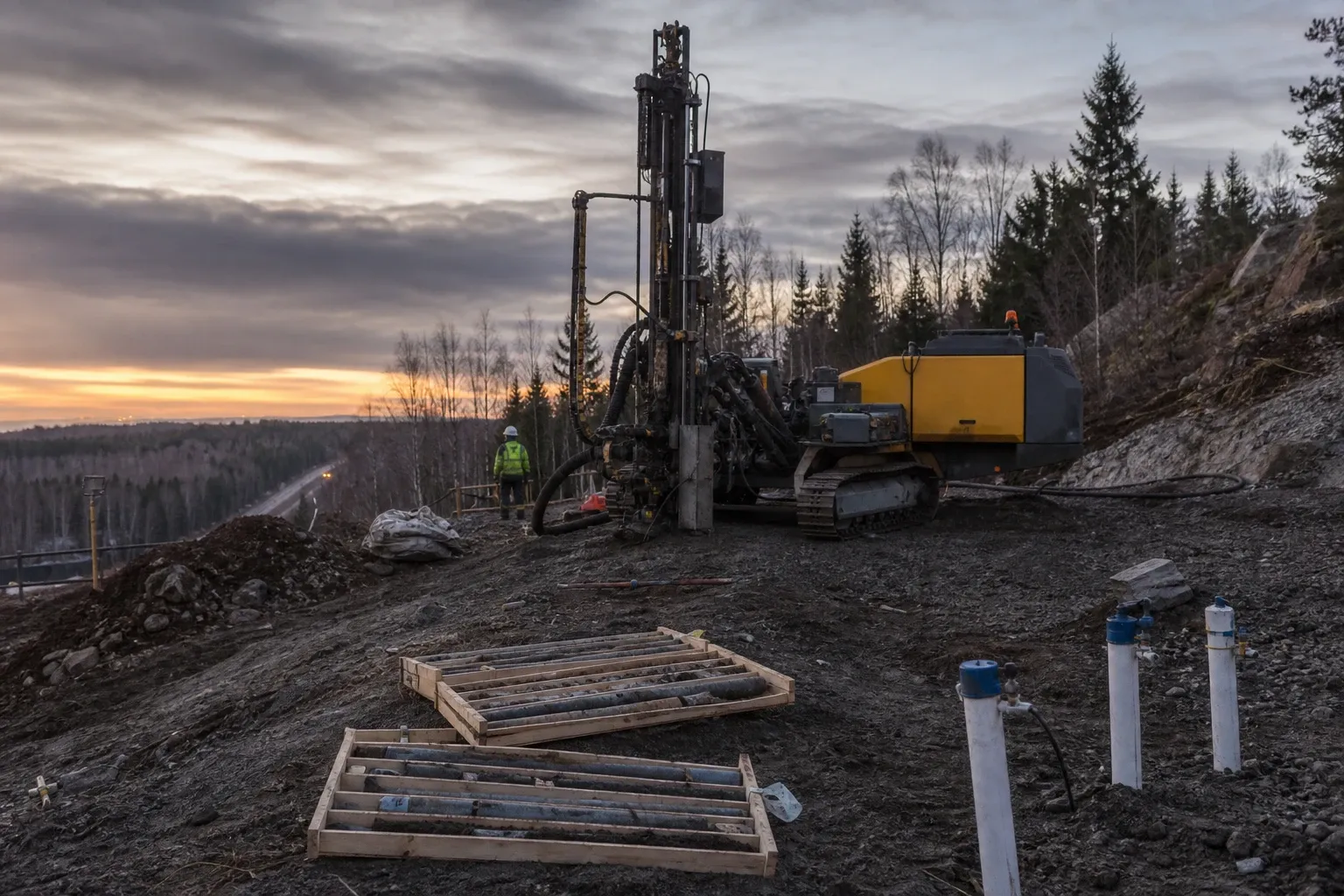

Fältmetoderna visar jordlagerföljd, jordart, bergytans läge och grundvattenförhållandena i marken. Vid geotekniska fältundersökningar borras eller trycks mätutrustning ned i marken.

• CPT(u)-sondering: används för att bestämma jordlagerföljd och jordart. Metoden är lämpad för lösa till fasta jordar med kornstorlek upp till grusfraktionen.
• Tryck- och jord-bergsondering: Statisk trycksondering ger information om lösa jordars fasthet, men kan hindras av fast morän, sten och block. Jord-bergsondering används för att bestämma bergdjup.
• Provgrop: kan visa jordlagerföljd och djup till berg i morän.
• Geofysik: kan stödja placeringen av undersökningspunkter och tolkningen mellan borrhål.

Grundvattenrör mäter grundvattenytan i genomsläppliga jordar. I täta jordar som lera och silt används portrycksmätare för att bestämma vattentrycket i jordprofilen.

Vad visar laboratorieförsöken i en geoteknisk undersökning?

Rutinförsök bestämmer jordens densitet, vattenkvot, konflytgräns och hållfasthet. Ostörd provtagning används för att hämta upp prov från lösa jordar, lera och delvis silt.

Fallkon-, direkta skjuv- och triaxialförsök används för skjuvhållfasthet. Ödometerförsök används för deformationsegenskaper och permeabilitet.

Störda prover från finjord används främst för att bestämma jordart, densitet och vattenkvot.

Hur används resultaten från en geoteknisk undersökning?

Resultaten från en geoteknisk undersökning redovisas i en Markteknisk undersökningsrapport, MUR, där fält- och laboratorieundersökningar sammanförs. Rapporten ska sammanställa samtliga härledda värden, och begreppet härlett värde används för värdena efter korrigering.

Grundläggning kan sedan utföras med djupa pålkonstruktioner eller mer ytliga bärande markkonstruktioner. Lösa ler- och torvjordar behöver ofta förstärkas för att klara byggnation.

Vanliga frågor om geoteknisk undersökning

Vad är geoteknik?

Geoteknik är läran om jords och bergs tekniska egenskaper och deras tillämpning främst i byggnads- och anläggningsverksamhet.

Vad är en undersökningspunkt?

En undersökningspunkt är en identifierad plats inom området där en eller flera undersökningar utförs. Flera undersökningar kan kopplas till samma punkt.

Kan äldre geoteknisk information återanvändas?

Ja, men geoteknikern som återanvänder informationen ansvarar för att den är användbar.
