Kanalisation i järnvägen

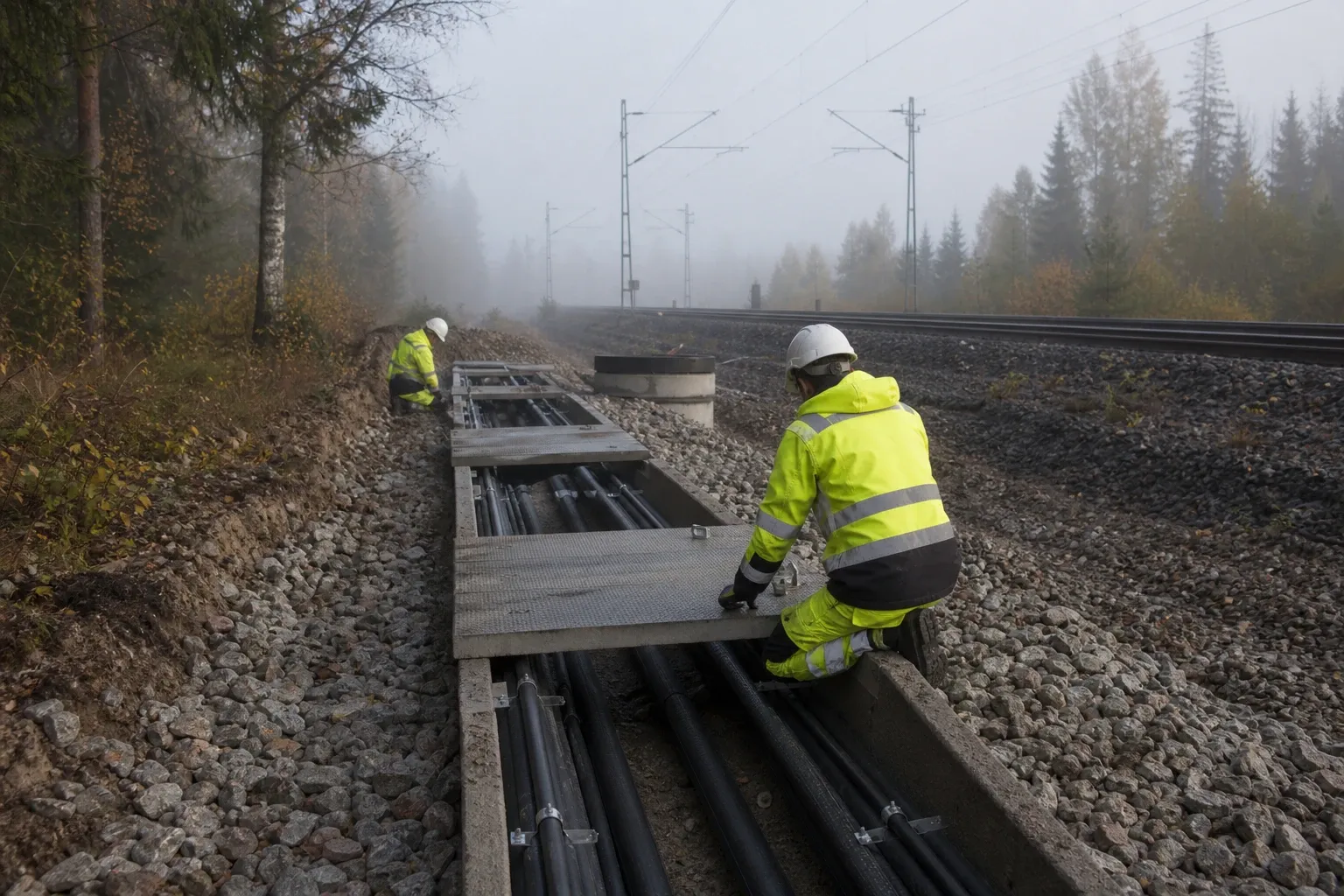

Kanalisation är systemet av kabelrännor, rör, flerfackskanaler, brunnar och kabelstegar som bär järnvägens kabelinfrastruktur.
·
Bild från: NVBS
Vad är kanalisation i järnvägen?
Kanalisation i järnvägen är den längsgående och tvärgående kabelkanalisation som skyddar anläggningens kablar och består av huvudkanalisation plus objektskanalisation. Huvudkanalisationen är ej objektsspecifik och omfattar såväl längsgående kabelkanalisation som tvärkanalisation med tillhörande brunnar, förlagd i ränna eller rör. Objektskanalisationen ligger i stället mellan ett kabelanslutet objekt, exempelvis en signal, detektor, balis eller byggnad, och huvudkanalisationen. Kravdokumentet TDOK 2018:0640 gäller vid ny-, om- och tillbyggnad av BEST-anläggningen samt vid komplettering av kabelkanalisation.
Vilka komponenter ingår i järnvägens kanalisation?
Järnvägens kanalisation består av kabelrännor med lock, kabelrör, flerfackskanaler och kabelbrunnar, som tillsammans bildar vägen för kablar mellan teknikbyggnad och spårnära objekt. De långsgående rännorna ska i grundfallet vara av armerad betong enligt Trafikverkets standardritning, och de prefabricerade brunnarna utförs som brunnsringar eller betongrör utan botten.
| Komponent | Funktion |
|---|---|
| Kabelränna med lock | Längsgående skydd för kablar utmed spår, av armerad betong |
| Tvärkanalisation, rör eller flerfackskanal | Kabelväg under spår mellan brunnar på var sida |
| Kabelbrunn | Åtkomstpunkt för dragning, skarv och kontroll, utan botten för dränering |
| Kabelrör mot slipers | Förbindning upp till objekt vid spåret, minst 32 mm i PEM |
| Ränna in till teknikbyggnad | Från längsgående kanalisation ska minst två kabelrännor ledas in mot teknikbyggnaden |
Hur placeras och separeras kabelkanalisationen?
Kabelkanalisationen placeras med rännan minst 2,3 meter från spårmitt och med högspänning i avskild kanalisation, medan tvärkanalisation läggs i rät vinkel under spåret. Vid om- och nybyggnad av BEST ska kabelkanalisation alltid förläggas inom driftplats, mellan ytterväxlarna. Kabelrännan ska dessutom läggas mot kontaktledningsstolpsfundament.
Högspänningskabel ska förläggas avskilt, i egen kanalisation eller bakom avskiljande vägg, och med egna brunnar. Tvärkanalisation får aldrig läggas under växelns rörliga delar, och vid en vägskyddsanläggning ska jordningskanalisationen vara separerad från övrig el-, signal- och telekanalisation. En avvinklad ränna mot ett objekt ska vara minst 535 mm bred.
Hur mycket kabel får kanalisationen rymma?
Vid nyförläggning av kabelränna och rörkanalisation får högst 50 procent av tvärsnittsarean fyllas med kabel. I nya rörkanalisationer ska minst 25 procent av rören för högspänning och 30 procent för lågspänning lämnas tomma. Oavsett äldre utförande får kanalisation aldrig fyllas till mer än 80 procent. Huvudkanalisationen dimensioneras därför mot aktuell kabelmängd och mot sträckans strategiska läge för framtida kabelbehov.
Hur dräneras och skyddas järnvägens kanalisation?
Kanalisationen dräneras genom lutning på rören mellan brunnar, och hela anläggningen ska hållas fri från permanent vattenfyllning. Lutningen på röret mellan brunnar ska vara minst 5 promille, och saknas brunn görs dräneringshål i rörets lägsta punkt.
Rörkanalisation inom spårområde ska vara av PE, PEH eller PP, aldrig PVC. Ej körbara brunnslock ska uppfylla klass A15, medan körbara betäckningar kräver lägst trafikklass D400. Tillfällig kanalisation som används mer än 12 månader ska utföras som permanent anläggning.
Hur kontrolleras och dokumenteras kanalisationen?
Kanalisationen kontrolleras före kabelförläggning genom provtolkning av samtliga kabelrör, och kontrollresultaten dokumenteras i anläggningsdokumentationen. Även minst en kanal i varje flerfackskanal ska provtolkas, och filmning får ersätta tolkningen. Tom rörkanalisation ska registreras i anläggningsdokumentationen.
- Samtliga kabelrör och minst en kanal per flerfackskanal provtolkade
- Provtolkning av tom rörkanalisation dokumenterad
- Brunnslockens klasser kontrollerade mot A15 eller D400
- Skylt utanpå brunnslocket, gäller ej körbara betäckningar, och skylt inne i brunnen monterade
- Dränering och lutning prövade mot kravet på minst 5 promille
- Betjäningsyta om minst 500 mm runt kabel- och slingbrunn vid linjeutförande
Vanliga frågor om kanalisation
Vad innebär BEST i järnvägsanläggningen?
BEST är en förkortning för bana, el, signal och telekommunikation, alltså de tekniksystem vars kablar kanalisationen bär och skyddar. Kabelkanalisationen räknas som en del av BEST-anläggningen och omfattas av kraven vid ny-, om- och tillbyggnad.
Hur djupt läggs tvärkanalisation på linje?
På linje läggs tvärkanalisation i rät vinkel mot spåret med överkanten minst 1,2 meter under rälsöverkant. Andra djupkrav gäller i exempelvis tunnlar. Rören ska också klara SRS-kraven i SS 424 14 37.
Får externa kablar korsa järnvägen?
Ja, en ledning som korsar Trafikverkets järnväg kräver avtal med Trafikverket och tillstånd att beträda järnvägsfastigheten.
