Fördröjningsmagasin för dagvatten

Hur fördröjs dagvattnet i ett fördröjningsmagasin?

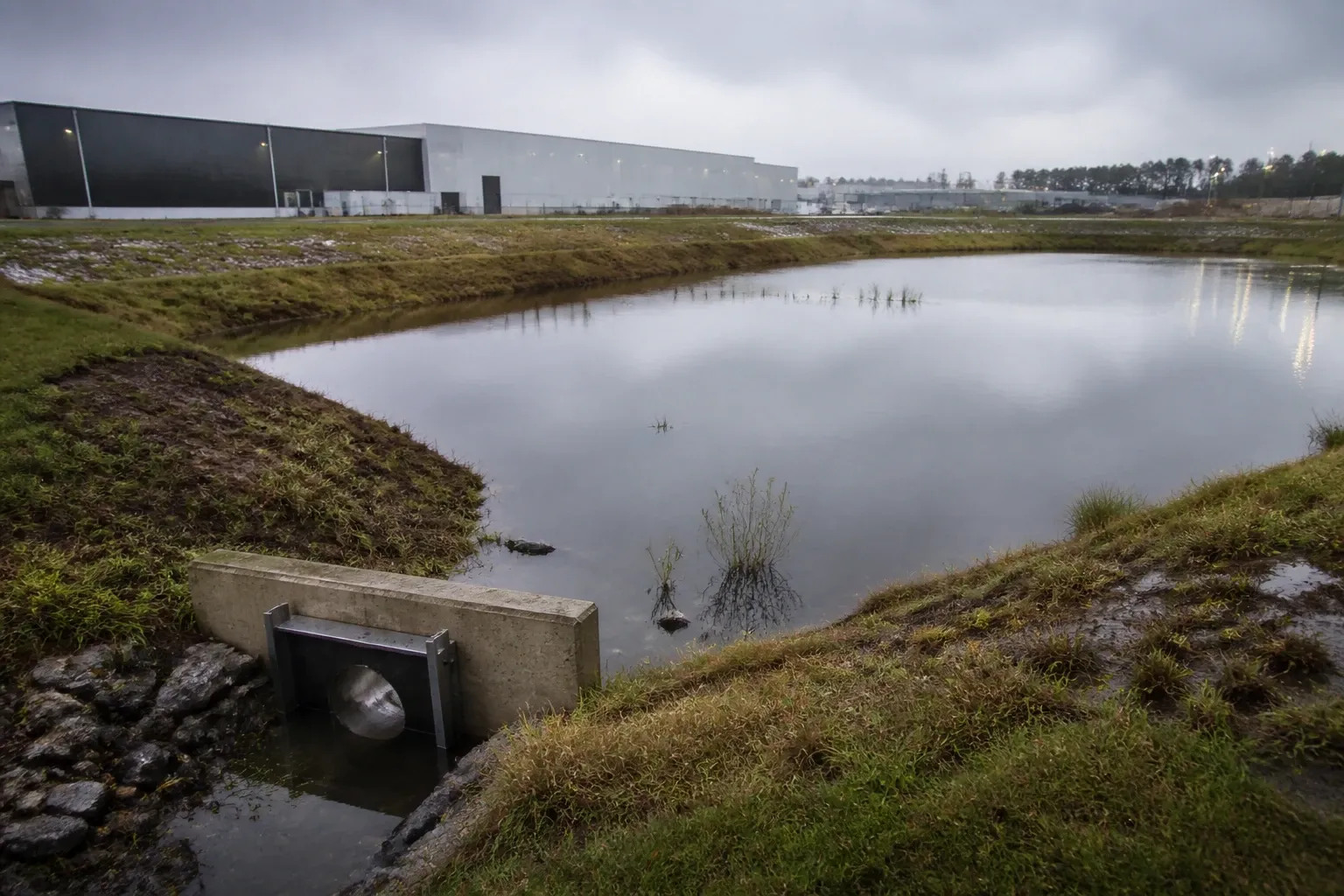

Dagvattnet fördröjs i ett fördröjningsmagasin genom att hållas i den tillgängliga volymen mellan lågvattenytan och högvattenytan samtidigt som utflödet begränsas. Detta gäller ett fördröjningsmagasin i form av en damm. Extrema regnvolymer går inte att hantera enbart med slutna rörsystem.

I ett fördröjningsmagasin i strikt teknisk mening sker normalt ingen infiltration eller perkolation till underliggande mark. Avtappningen sker i stället till övervägande del i ledningar för dagvatten.

Vilka typer av fördröjningsmagasin finns?

Underjordiska magasin används där utrymmet för öppna lösningar ovan mark är begränsat.

Typ	Konstruktion
Öppen damm	Dammanläggning ovan mark
Kassettmagasin	Underjordiskt hålrum
Rörmagasin	Underjordiska rör
Makadammagasin	Underjordiskt makadamlager

Ett perkolationsmagasin låter i stället vattnet tränga ut i den omgivande marken, vilket skiljer det från de rena fördröjningsmagasinen. En stenkista för dagvatten är en besläktad lösning som består av en grop fylld med makadam eller sten.

Hur dimensioneras ett fördröjningsmagasin?

Ett fördröjningsmagasin dimensioneras bland annat utifrån ansluten hårdgjord area. Erforderlig magasinsvolym beräknas för olika regnvaraktigheter.

P110 rekommenderar en klimatfaktor på minst 1,25 för nederbörd med kortare varaktighet än en timme. NSVA dimensionerar reglervolym och utflöde efter kraven för det specifika området.

Hur fungerar strypt utlopp och nödbräddning i ett fördröjningsmagasin?

Ett strypt utlopp tömmer magasinet kontinuerligt, och anläggningen behöver dessutom en nödbräddningsfunktion. Maximalt utflöde dimensioneras efter avrinningsområdets storlek, säkerhetsnivå, ledningskapacitet, recipientens känslighet och eventuella markavvattningsföretag.

Vad styr placering, konstruktion och drift av ett fördröjningsmagasin?

Enligt NSVA:s projekteringsråd för kommunala dagvattenanläggningar som NSVA sköter driften av styrs placering, konstruktion och drift av ett fördröjningsmagasin bland annat av grundvattennivån, som ska kontrolleras så att ett underjordiskt magasin inte belastas av grundvatten. Anläggningen ska utformas för de laster som beräknas uppstå.

Enligt NSVA:s projekteringsråd ska slamavskiljning finnas före ett underjordiskt magasin och magasinet ska kunna inspekteras. Ett drift- och skötselprogram bör tas fram under projekteringen.

Vanliga frågor om fördröjningsmagasin för dagvatten

Behöver driftfordon kunna nå ett fördröjningsmagasin för dagvatten?

Ja. De drift- och underhållsfordon som ska användas för skötseln behöver kunna köra fram till anläggningen.

Hur inspekteras ett rör- eller kassettmagasin?

Nedstigningsbrunnar i linje med magasinet möjliggör TV-inspektion och underhållsspolning.

Är kommunens vattentjänstplan bindande för ett fördröjningsmagasin?

Nej. En vattentjänstplan är inte bindande, och kommunfullmäktige ska minst vart fjärde år pröva om den är aktuell.
