Öppningsbar bro

Vilka typer av öppningsbara broar finns?

De typer som förekommer är klaff-, sväng- och lyftbroar, och de skiljer sig åt i hur den rörliga delen rör sig vid öppning. Därutöver finns mer sällsynta konstruktioner som kan vikas, rullas ihop eller sänkas.

Typ	Rörelse vid öppning	Utformning

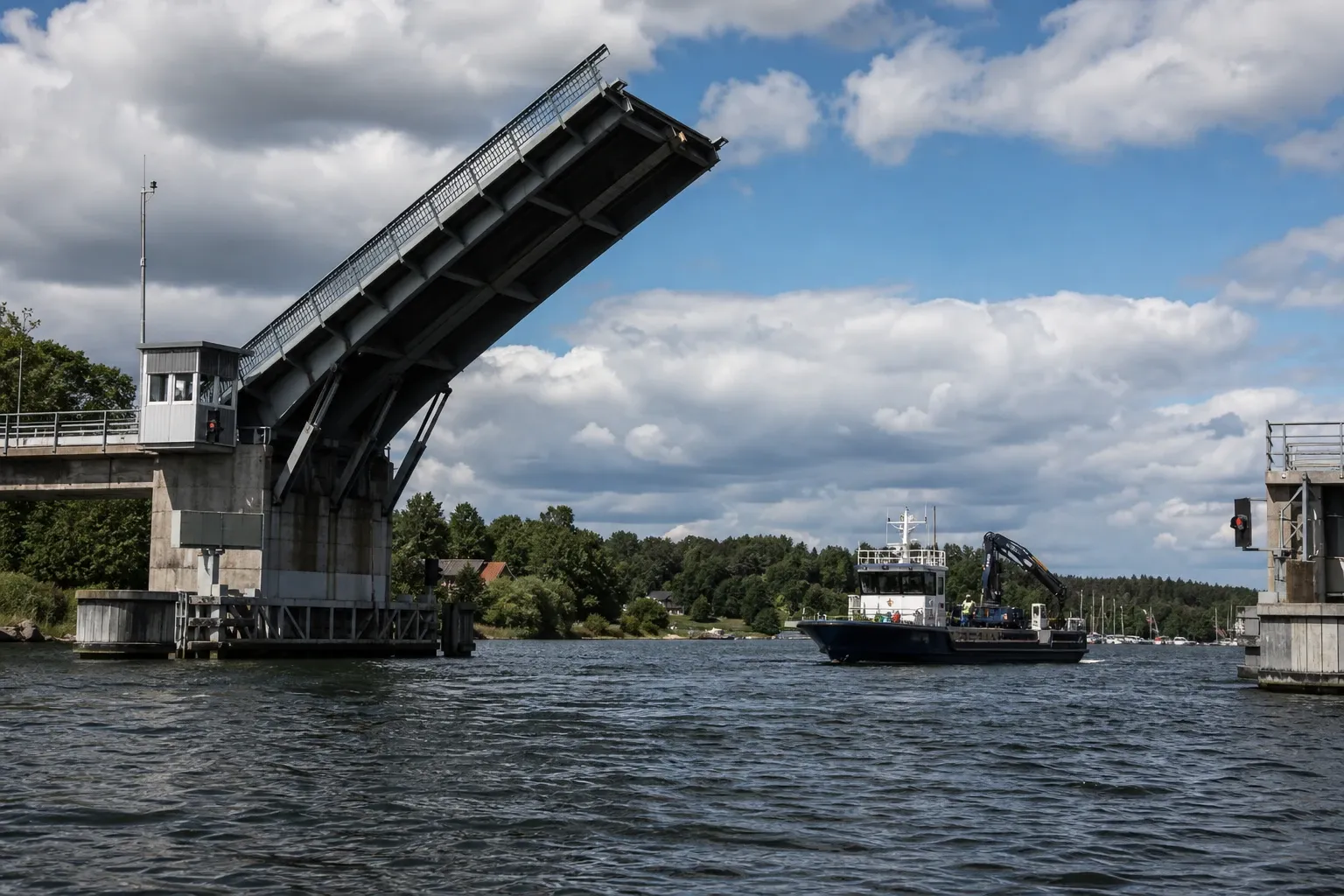

Klaffbro	Överbyggnaden vrids i vertikalled	En eller ett par delar fälls upp i lodrätt eller nära lodrätt läge
Svängbro	Överbyggnaden vrids i horisontalled	En svängbar mittdel roterar horisontellt runt en vertikal axel
Lyftbro	Överbyggnaden lyfts vertikalt	Hela brobanan lyfts rakt upp så att fartyg kan passera under

Hisingsbron i Göteborg är en lyftbro. Kvicksund har en dubbelklaffbro. Marieholmsbroarna i Göteborg är svängbroar.

Hur drivs och balanseras en öppningsbar bro?

En öppningsbar bro drivs i allmänhet av elmotorer, oavsett om de arbetar med vinschar, växlingar eller hydraulkolvar. Den rörliga överbyggnaden drivs vanligen med hydraulik som får kraft från elektriskt drivna pumpar. Klaffbroars brohalvor är balanserade med en motvikt, så att det krävs en relativt liten kraft för att röra bron. Klaffbron öppnas genom att överbyggnaden roterar vertikalt runt en vridtapp i vridlager, eller genom att den rullar bakåt på en rullbana.

Hur går en broöppning till?

En bromanöver är det cykliska förlopp där bron öppnas för sjötrafik och därefter stängs igen. I stängt läge är bron stängd för sjötrafik och öppen för trafik på bron, medan bron i öppet läge är stängd för trafik över bron och öppen för sjötrafik. Manövern följer minst de här stegen.

• Vägtrafiksignalerna tänds
• Vägbommarna sänks
• Bron får order att öppna
• Bron är öppen
• Bron stängs
• Bron återgår till vägtrafikläge

Ordningen är säkerhetslogikens kärna, eftersom vägtrafiken ska vara stoppad med signaler och bommar innan bron rör sig.

Vanliga frågor om öppningsbara broar

Begränsar en lyftbro fartygens höjd?

Ja, genomfartshöjden begränsas av lyfthöjden.

Vad är en dubbelklaff?

En dubbelklaff består av två spegelvända klaffar.

Kan en bro öppnas för att stoppa trafik?

Ja, en vindbrygga är ett exempel på en bro som öppnas just för att hindra trafik på bron.
